導波雷達水位系統組成和工作原理
發布時間：2020-01-18 09:25:28
1、系統組成

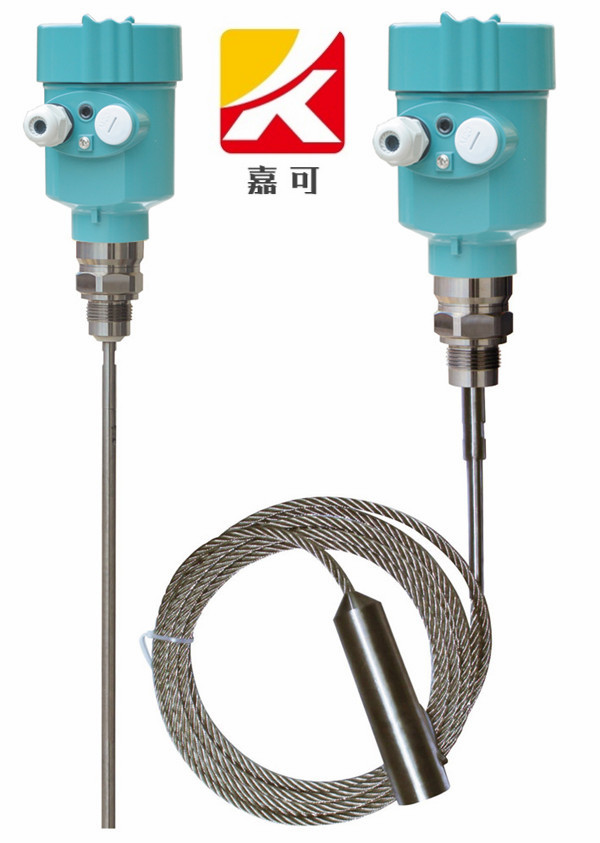

導波雷達水位系統是由導波雷達、遙測終端機、GPRS 模塊、太陽能電池組、SIM 卡、云平臺等組成。導波雷達水位系統選用JK系列導波雷達，最大量程45m,該儀表具有精度高（精度±2mm）、穩定性好（過程溫度-40℃～150℃）、免維護等特點。RTU遙測終端機是集數據采集與無線通訊為一體的終端設備，可同時采集多路脈沖量、開關量和模擬量，以移動GSM／GPRS 為通訊平臺，所有的數據參數都可用手機查詢與設置。10W 太陽能電板供電，后備3AH 鋰電池，充滿（10h 太陽）工作20d，鋰電池有過充過放保護。
2、工作原理
采用的是先進的回波處理技術，它發射出的電磁脈沖以光速的速度沿著鋼纜或探棒進行傳播，當遇到被測介質表面時，部分脈沖被反射回來形成回波，并沿相同路徑返回到脈沖發射裝置，通過計算可以得出液位的空高。通過遙測終端機為水務平臺上傳數據，遙測終端機內置電池擁有充放電功能，可利用太陽能板供電系統滿足其功能。系統采用移動或聯通GSM／GPRS 通信平臺，通過手機查詢即時水位，也可通過互聯網上的云平臺查詢。電池電壓實時監測，與水位信息同時顯示在界面上。外殼采用全密封防水設計，適應野外露水和被水浸泡，符合IP68 標準。
